휨(가요) 난연전선관

휨 전선관 CD-P

합성수지제 휨(가요) 난연전선관(KSC8454)

인증번호 제 KT 21-0089호 / PP 난연 CD 전선관

PLIABLE PLASTICS CONDUITS

구조 및 종류

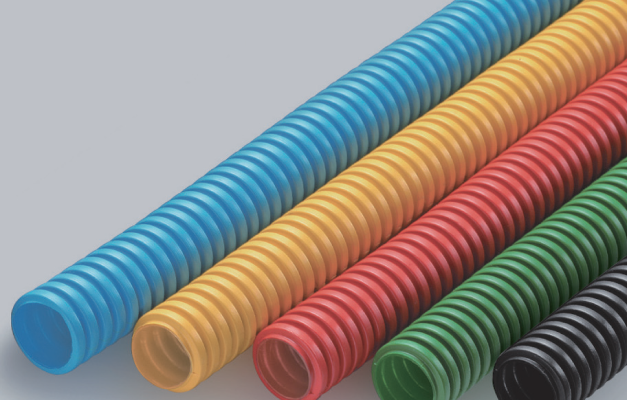

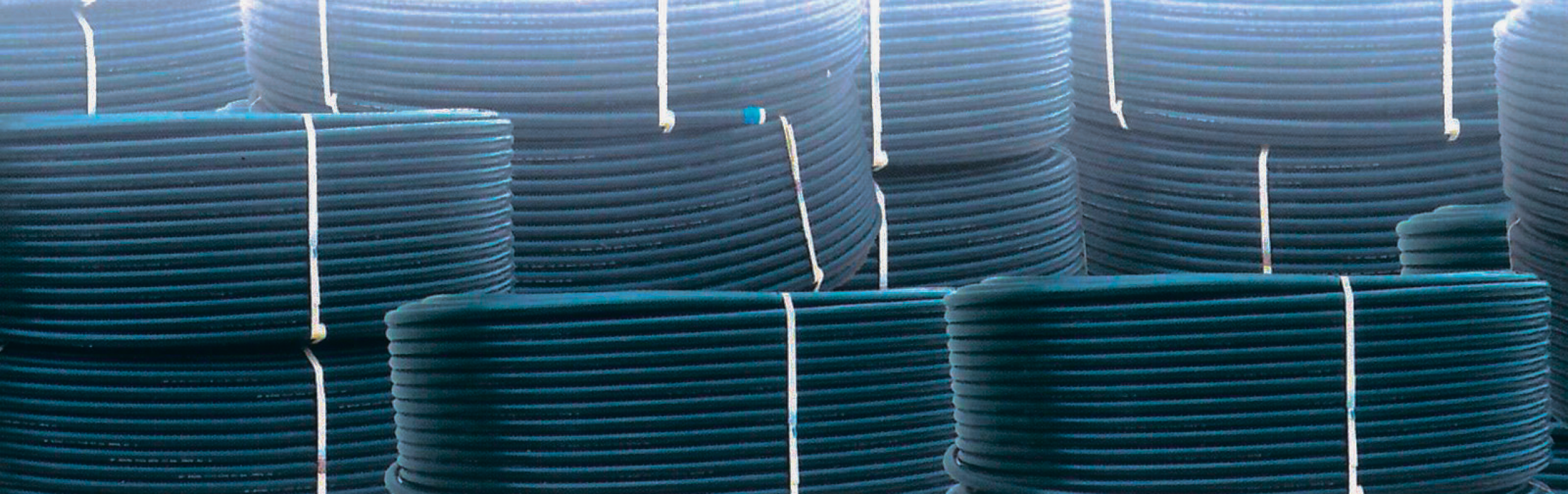

CD 난연전선관은 파부형 폴리프로필렌 전선관으로, 파부형으로 가볍고 구부리기 쉽고 강도와 복원력이 우수하여 시공상 작업이 용이하므로 콘크리트 매입, 은폐에 최고로 적합한 전선관입니다.

색상

규격	색상
ø16	백색, 흑색, 적색, 청색, 황색, 녹색, 회색
ø22	백색, 흑색, 적색, 청색, 황색, 녹색, 회색
ø28	백색, 흑색, 적색, 청색, 황색, 녹색, 회색
ø36	백색, 흑색
ø42	흑색

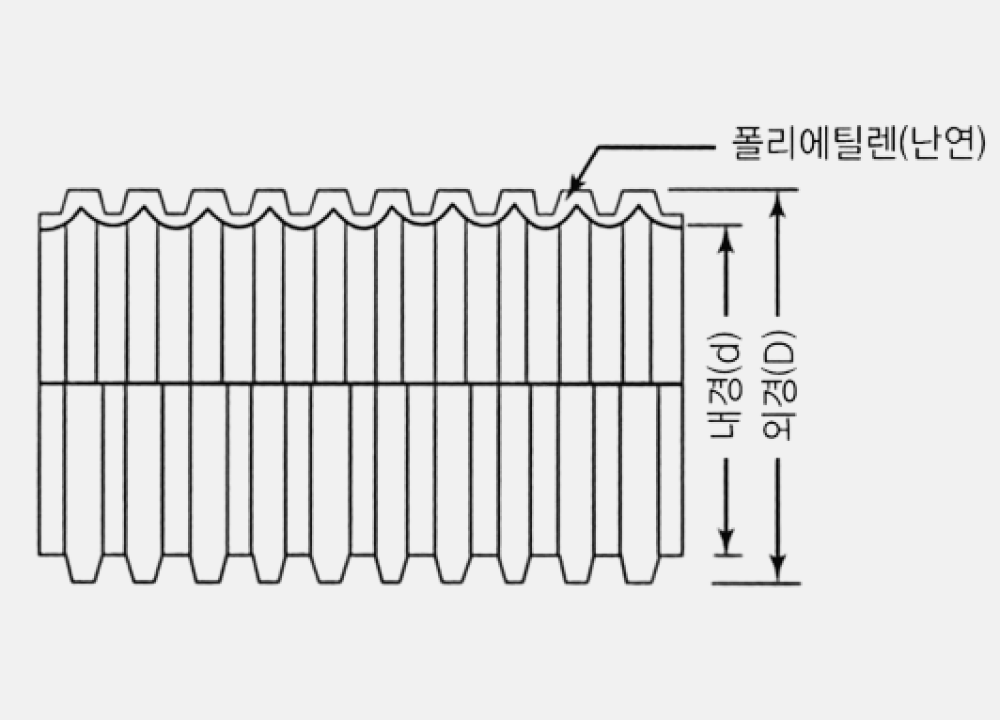

구조

품명	호칭경 (mm)	내경 (mm)	외경 (mm)	Roll 규격(mm)			Roll 길이 (m)
품명	호칭경 (mm)	내경 (mm)	외경 (mm)	내경	외경	폭	Roll 길이 (m)
CD(난연)	16		21	420	700	200	100
	22		27.5		800	200	100
	28		34		780	200	50
	36		42		780	200
	42		48	380	810	210

난연 CD전선관 부속품

ANTIFIRE CD CONDUITS PART

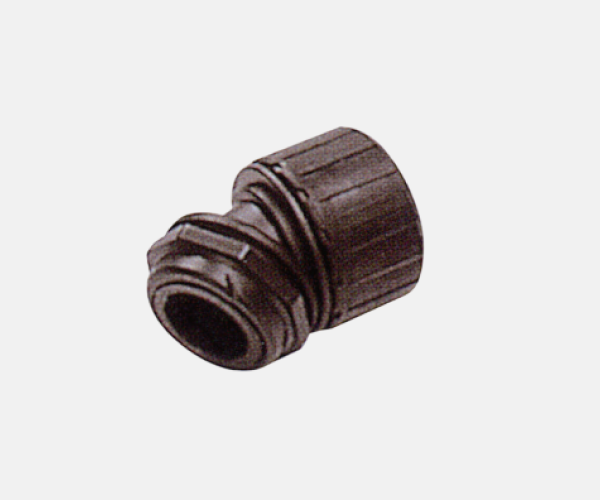

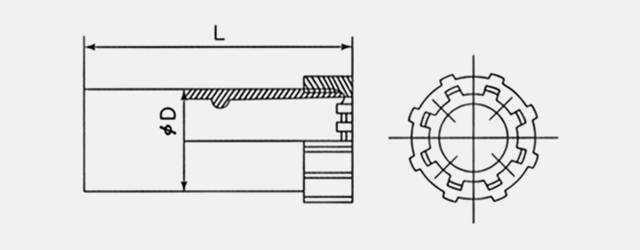

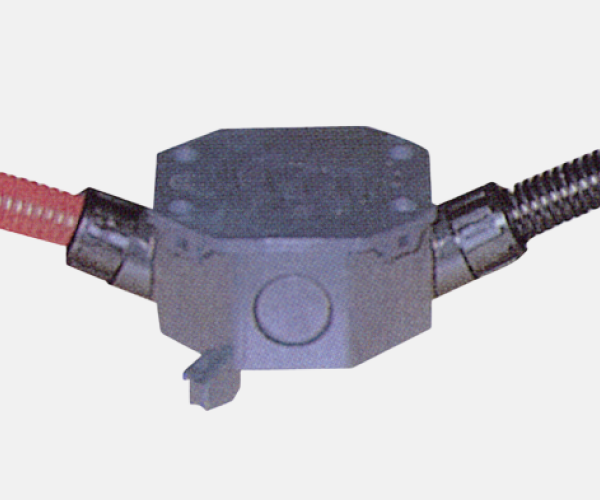

난연 콘넥타 (Connector) CD-CR

CD전선관과 BOX 연결시, 또는 앤드카바 사용시 사용됩니다. 전선관을 원터치식으로 끼워서 사용하므로 아주 편리합니다.

품명	적용전송관	L	I	D
CD16CR	CD16	42	26	21
CD22CR	CD22	53	38	28
CD28CR	CD28	62	44	35

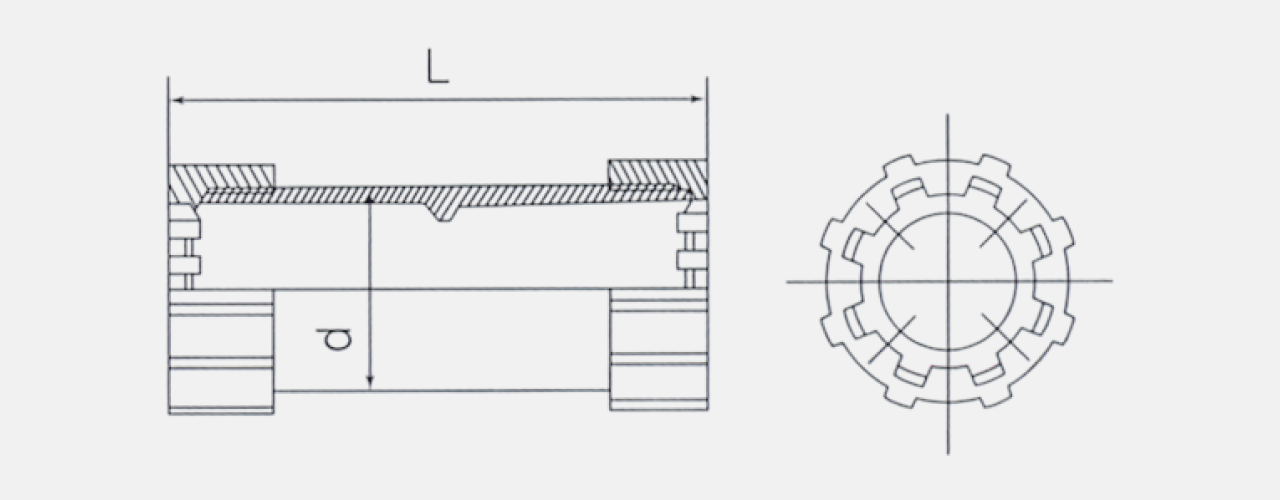

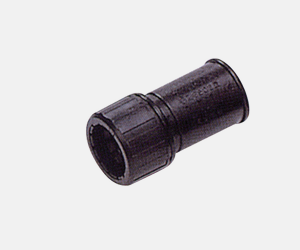

난연 카플링 (Coupling) CD-CP

CD전선관 상호연결시 사용됩니다. 전선관을 원터치식으로 끼워서 사용하므로 간편합니다.

품명	적용전송관	L	d
CD16CP	CD16	53	21
CD22CP	CD22	70	28
CD28CP	CD28	85	35

R-콘넥타 (Round Connector)

기존 콘넥타는 BOX에 연결 사용시 BOX주위의 철근과 교차하여 정상적인 배관이 어려워 철근을 구부려 올려 사용하였으나,
R-콘넥타를 사용하면 철근의 구부림 없이 바로 전선관을 접속하여 사용이 가능합니다.

품명	적용전송관	L	D	d
R-CR	CD16	53	21	-
R-CR	CD16	53	21	21

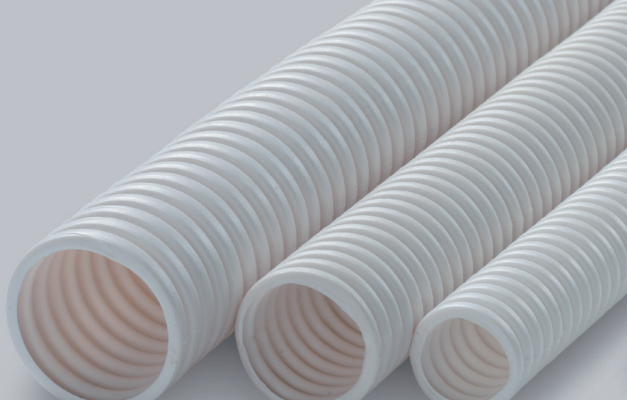

합성수지제 휨 전선관 CD-P

인증번호 제 KT 21-0089호

PLIABLE PLASTICS CONDUITS (CD-P)

색상

CD-P 평활 전선관은 주로 가로등 및 통신관로 공사용으로 많이 사용되고 있으며,
적절한 가요성으로 인한 공기 단축 및 시공이 용이한 합성수지제 휨 전선관입니다.

Due to its excellent flexibility, CD-P plain conduit that is mainly used for streetlamps and communication conduit lines
is perfect not only for reducing construction duration but also for easy access to construction work.

*주의사항

장기간 직사광선 노출시 품질이 저하될 수 있습니다. 야외 장시간 노출시는 차광막을 덮어주시기 바랍니다.

제품의 호칭 54mm ~ 82mm는 지름의 둘레가 작업자보다 크며 중량이 무거우므로 풀링시나 작업간 이동시에는 크레인, 지게차 등의 장비를 이용하거나 작업자 두사람 또는 세사람이 함께 작업에 임하여 안전에 특히 주의를 요합니다.

주요부 치수

호칭		회경		내경최소치 (mm)	두께		표준길이
호경	규격	mm	허용차 (mm)	내경최소치 (mm)	mm	허용차 (mm)	m	허용차 (m)
16	CD-P 16	21.0	±0.30	16	2.5	±0.20	100	°1
22	CD-P 22	27.5	±0.50	22	2.75	±0.30	90	±0.9
28	CD-P 28	34.0	±0.50	28	3.0	±0.40	90	±0.9
36	CD-P 36	42.0	±0.50	36	3.0	±0.40	60	±0.6
42	CD-P 42	48.0	±0.50	42	3.0	±0.40	60	±0.6
54	CD-P 54	60.0	±0.80	48.8	4.8	±0.40	40	±0.4
70	CD-P 704	76.0	±0.80	64.5	4.8	±0.40	40	±0.4
82	CD-P 82	89.0	±0.80	74.2	6.3	±0.50	40	±0.4
100	CD-P 100	114.0	±0.80	90.0	6.0	±0.50	4	±0.10

CD전선관 부속품

CD CONDUITS PART

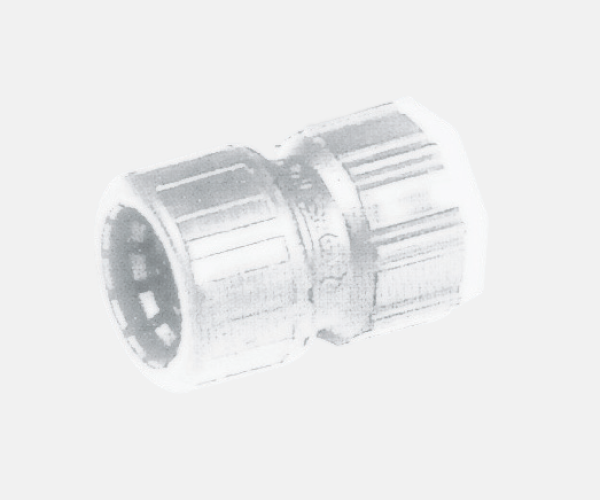

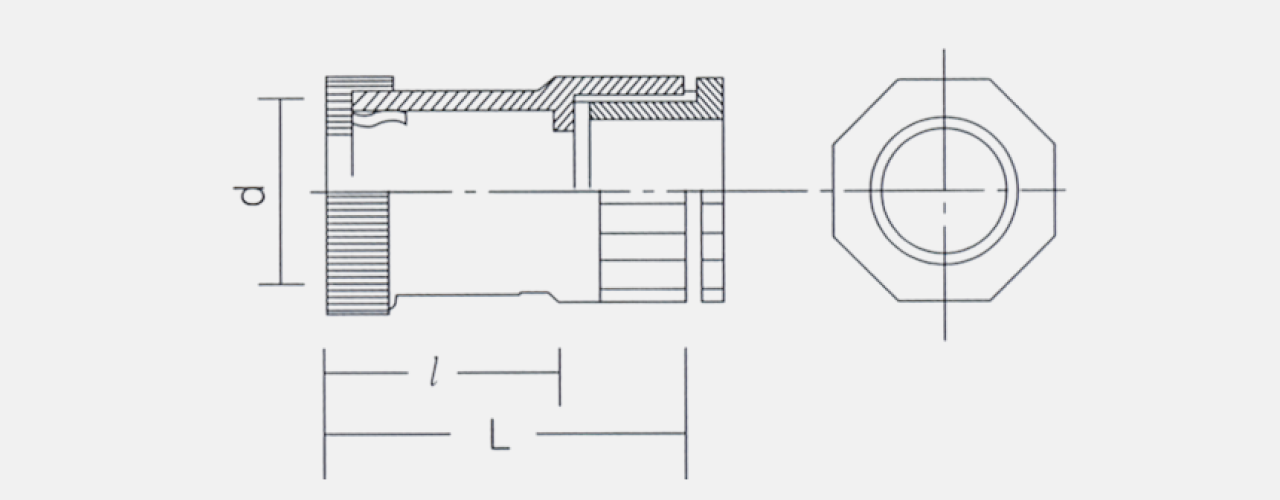

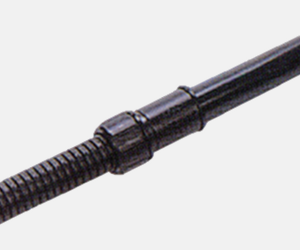

이종 카플링 (Conbination Coupling)

CD전선관과 PVC관의 연결시 접착제를 이용하여 사용합니다.

품명	적용전송관	L	D
CD16이종CF	PVC16-CD16	53	16
CD22이종CF	PVC22-CD22	69	21

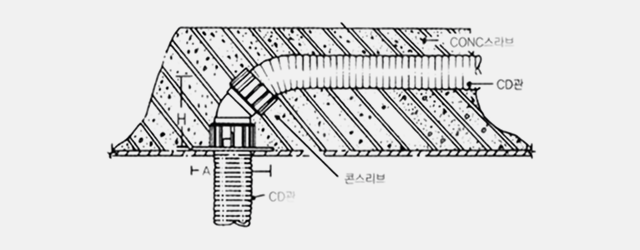

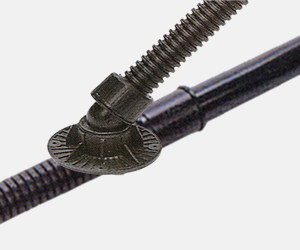

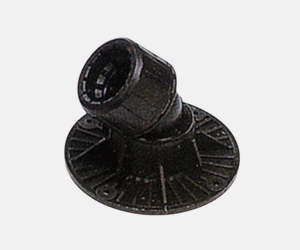

콘스리브 (Corn Sleeve)

콘스리브는 CD관의 스라브배관시 입하되는 곳에 거푸집을 뚫지 않고 못으로 고정시켜 사용합니다.

품명	규격 (mm)	폭 (A)	높이 (H)
콘스리브	16	57	60

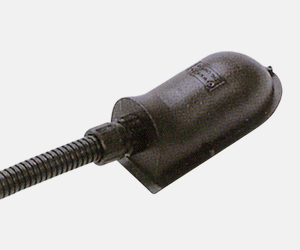

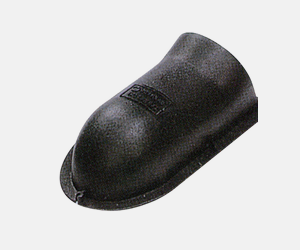

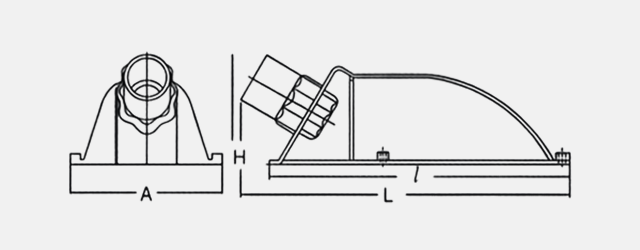

앤드카바 (End Cover)

앤드카바는 스라브배관시 거푸집에 구멍을 뚫지 않고 입하되는 곳에 사용하며, 거푸집에 위치선정을 한 다음 콘넥타를 조립하여 앤드카바를 못으로 고정시킵니다.

호칭	규격 (mm)	폭 (A)	길이 (L)	높이 (H)
END COVER	16	81	158	55
	22	81	158	55
	28	91	185	55
