제품 구조

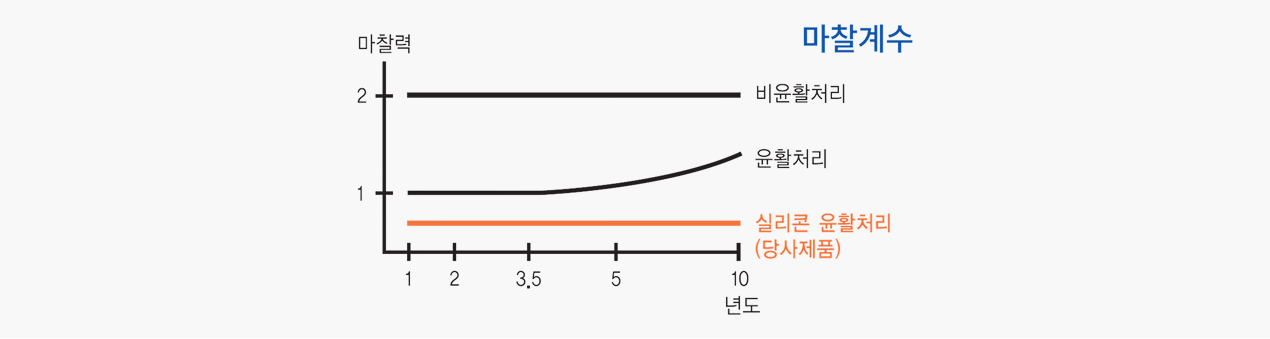

광케이블용으로 포설시 마찰계수를 최소화하기 위하여 내면에 실리콘을 도포하여 80% 이상 마찰계수를 감소하였습니다.

재질

고밀도 폴리에틸렌 (HDPE-High density polyethlene)

형태 및 규격

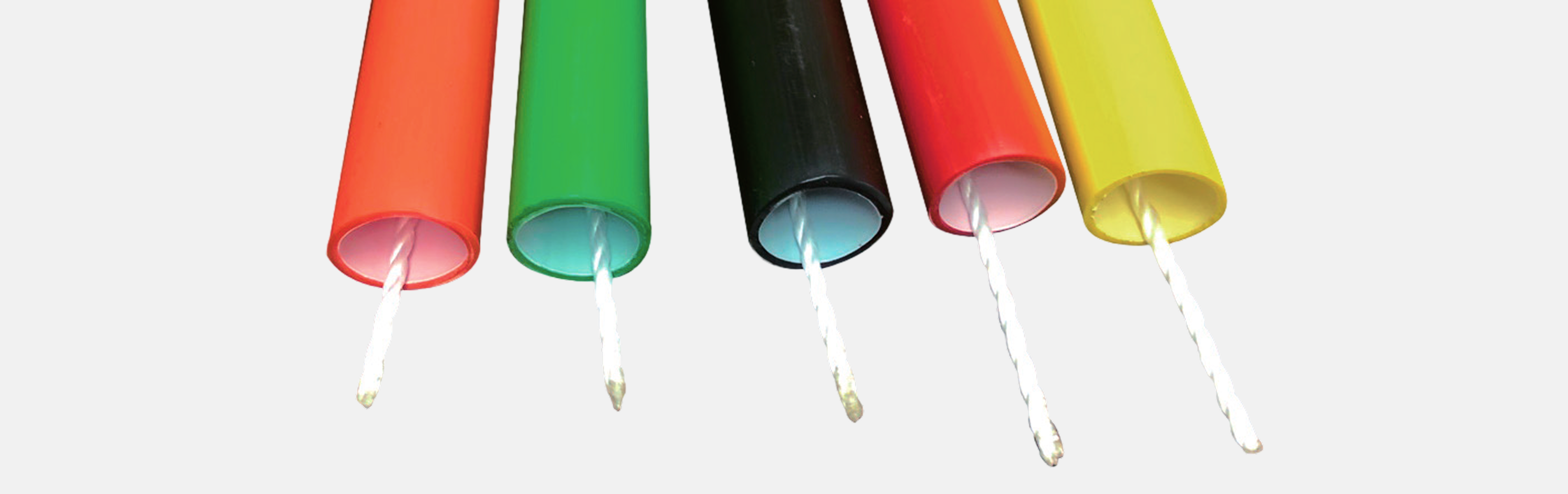

• 외면 - 직관의 형상이며, 5가지 색상 (검정, 노랑, 오렌지, 적색, 녹색)으로 한 관에 포설 시, 구분이 용이
• 내면 - 내면을 실리콘 코팅처리하여, 광케이블 손상 최소화
• 로프삽입 (선택주문)
• 내면에 4mm 로프가 삽입되어 광케이블의 인입시 시공이 용이합니다.

품명	내경 (ID)	외경 (OD)	전체두께 (T)	실리콘 두께(t)	형상
SCD관 22mm	22.0	26.6	2.3	0.5
SCD관 25mm	25.0	29.6	2.3
SCD관 29mm	29.0	35.0	3.0
SCD관 35mm	35.0	41.6	3.0
SCD관 38mm	38.0	44.6	3.0

• SDR= 전두께(T)에 대한 외경(OD)의 비율(OD/T)

SCD내관 조합방법
