신형 광 케이블 COD관
PRODUCT INTRODUCTION
제품명
신형 光 케이블 COD관
CORRUGATED OPTIC DUCT
- 기타 규격은 주문생산 가능함
- 칼라는 기본 오렌지(주황)색이나 발주처 요구시 변경 가능함
- 허용오차 - 외관: 내경 ±2.0 이내 외경 ±2.0, 내관: 내경 ±1.0 이내 외경 ±1.0
- 내관의 칼라는 각각 다른 칼라로 할 수 있음
- 내관에 견인선 로프도 삽입 가능하며 별도주문임

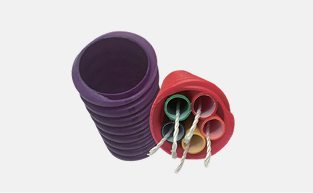

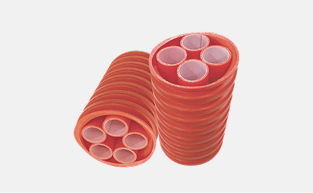

구조 및 종류
IT산업의 눈부신 발전으로 인터넷 통신망 구축사업에 일익을 담당하는 COD(Corrugated optic duct)관은,
내관과 외관이 일체형으로 된 광 케이블 전용 통신관으로 신규개발 제품입니다.
당사에서는 그동안 COD관의 시공상 문제점을 완전 해결하여 신개발 제품인 COD관을 제조, 공급하게 되었습니다.
규격
| 호칭 | 규격 | 외관(mm) | 내관(mm) | 비고 | ||||
|---|---|---|---|---|---|---|---|---|
| 내경 | 외경 | 피치 | 내경 | 외경 | 피치 | |||
| 70 | 28x3공 | 72±2 | 93±2 | 25±0.5 | 28±1 | 34±1 | 7.33±0.5 | - |
| 80 | 28x4공 | 79±2 | 100±2 | 25±0.5 | 28±1 | 34±1 | 7.33±0.5 | |
| 90 | 28x5공 | 90±2 | 112±2 | 25±0.5 | 28±1 | 34±1 | 7.33±0.5 | |
| 80 | 28x5공 | 79±2 | 100±2 | 25±0.5 | 25±1 | 29.6±1 | 7.33±0.5 | |
| 80 | 28x7공 | 79±2 | 100±2 | 25±0.5 | 22±1 | 26.6±1 | 7.33±0.5 | |
| 80 | 28x7공 | 90±2 | 112±2 | 25±0.5 | 25±1 | 26.6±1 | 7.33±0.5 | |
| 100 | 28x7공 | 100±2 | 123±2 | 25±0.5 | 28±1 | 34±1 | 7.33±0.5 | |
| 90 | 28x3공 | 90±2 | 112±2 | 25±0.5 | 36±1 | 42±1 | 7.33±0.5 | |
| 100 | 28x4공 | 100±2 | 123±2 | 25±0.5 | 36±1 | 42±1 | 7.33±0.5 | |
제품 특징
재질
고밀도 폴리에틸렌(High density polyethylene)
형태

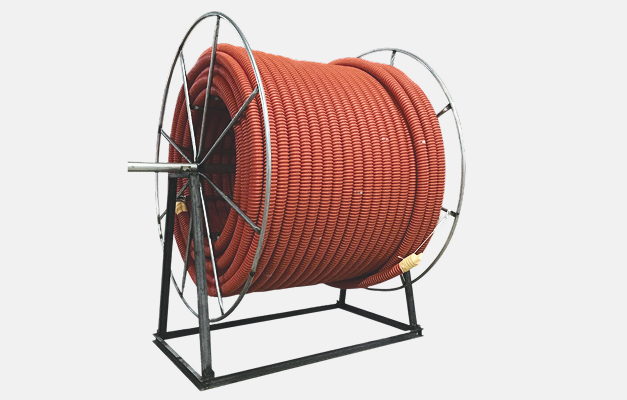

내관의 평활관과 외관의 파상형관이 일체형으로 관의 길이가 Roll로서 제작되었다.
형태
- 외관이 파상형으로 충격과 압축강도가 강하며, 구부러짐이 쉬워서 시공이 용이하다.
- HDPE(고밀도 폴리에틸렌)원료로서 동절기에 영하의 기온에서 손실이 없으며, ROLL의 길이가
50~500m 까지 조절이 가능하여 맨홀과 맨홀 사이의 이음부가 필요없고, 중장비로 포설 할 수 있다. - 지반침하 및 연약지반에 포설시 빠짐없이 광 케이블을 보호할 수 있다.
제조방법
- 압출성형을 기본으로 내관과 외관이 일체형으로 제조되었으며, 기본 색상은 오렌지(주황)색으로
생산되고 있으나, 수요자의 요청에 의해 내,외관의 색상은 변경 할 수 있다. - 광 케이블이 용이하게 인입이 될 수 있도록 내관의 내부에 실리콘 처리가 되어 있으며, 최장 500m의
길이까지 Roll로서 제조되고 있다.
관련 성능 시험
| 시험항목 | 성능 | 관련 자료 | 비고 |
|---|---|---|---|
| 인장 강도 | 2000 N/cm2 이상 | KS C 8455 | 2016 |
| 압축 강도 | 갈라짐 또는 깨짐이 생기지 않고 시료 외경 변형율이 3.5% 이하 | ||
| 내전압 | AC2000V에서 15분간 견딜 것 | ||
| 구조 | 균열 비틀림이 없어야 함 | ||
| 내 약품성 실험 |
염화나트륨용액에 의한 무게변화(g/m2)±0.5 이내 | ||
| 황산용액에 의한 무게변화(g/m2)±0.5 이내 | |||
| 질산용액에 의한 무게변화(g/m2)±1.0 이내 | |||
| 수산화나트륨용액에 의한 무게변화(g/m2)±0.5 이내 | |||
| 에틸알코올용액에 의한 무게변화(g/m2)±4.0 이내 |
COD관과 맨홀 방수관 시공방법
STEP 1

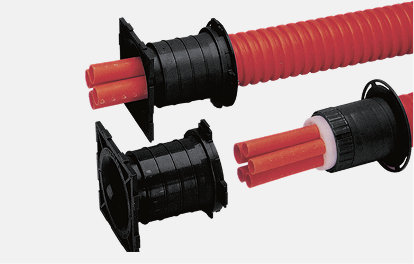

맨홀 방수관
STEP 2

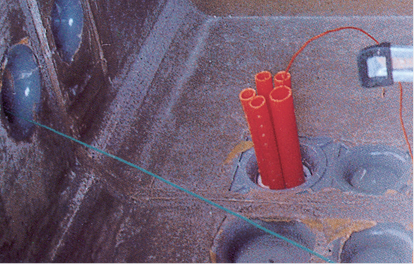

맨홀의 방수
STEP 3

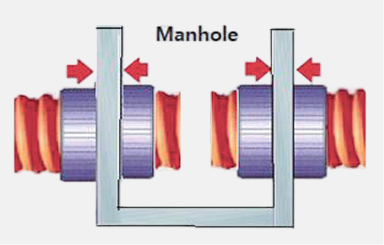

신형 C.O.D 관로수 방수 장치 조립과정

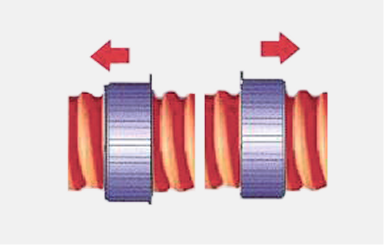

절단된 COD외측에
관로구 조임 NUT를 양방향에 삽입

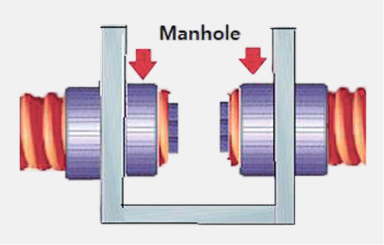

Manhole 내부에 COD를 삽입하고
양쪽 조임 NUT를 M/H벽측에 밀착하여 조인다
Manhole 벽측에 조임 NUT를 고정시키고
상단 Bolt를 조여 마무리한다

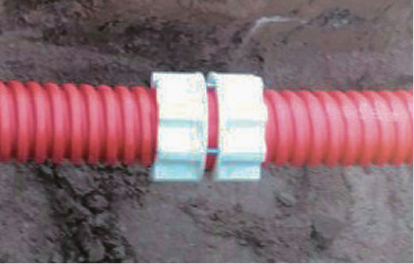

COD 광 케이블 이음관 시공 방법
STEP 1

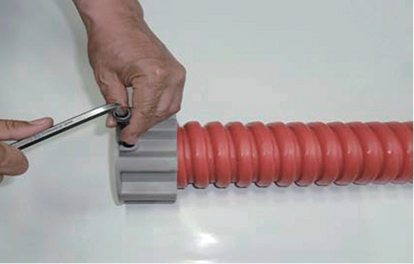

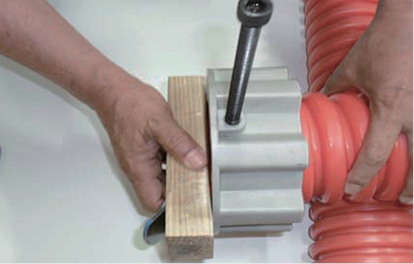

절단된 COD관에 조임 너트를 돌려끼우고 조임너트의 면과 COD관의 절단면이 가장 많이 들어간 부분을 조임 > 너트면과 일치하게 하고 조임너트 상단의 너트구멍에 너트를 끼워 조여서 COD관과 조임너트를 고정시킵니다. (조임너트가 잘 들어가지 않으면 나무토막으로 톡톡 쳐서 돌립니다.)
STEP 2
조임너트면과 COD관의 절단면이 수평이 되도록 대패로 COD관을 갈아냅니다. 상대쪽 COD관도 위와 수평이 되도록 작업을 합니다.
※ 주의이면이 수평이 되어야 완전한 방수가 됩니다.
STEP 3

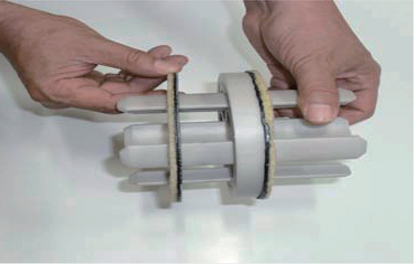

COD내관 가이드 양쪽에 수팽창 고무패킹을 끼워 넣습니다.
STEP 4

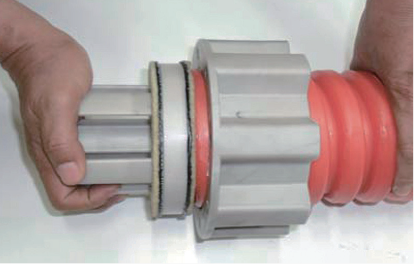

COD내관 가이드를 COD관 양쪽 내측에 끼워 삽입합니다. (잘 들어가지 않으면 조임너트를 관쪽으로 20 cm정도 돌려 넣은 다음 나무토막으로 톡톡 치면 됩니다.)
※ 주의관의 끝면에서 플라스틱 조임너트를 1~2 mm를 띄워야 완전 방수가 됩니다.
STEP 5

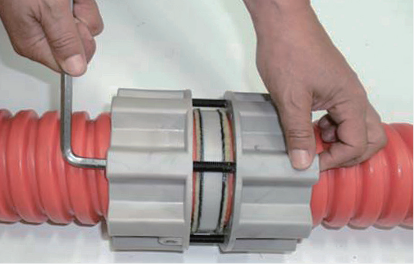

플라스틱 조임너트 구멍이 양쪽에 일치하도록 하고 한쪽에는 스틸 너트를 구멍에 넣고 한쪽에는 스틸볼트(10 mm)를 끼워 육각볼렌치(8 mm)로 조이면 됩니다. 이 때 플라스틱 너트의 구멍이 8개인데 한구멍씩을 띄어서 4개만 조이면 됩니다.
